La serie PZS

Con anillo de remolque giratorio

Disponible de serie con anillo de remolque giratorio de 40 mm de diámetro (DIN 74054-40 A) y anillo de remolque de 50 mm de diámetro (DIN 74053-50 A). En todas las versiones de serie, las aberturas de soporte tienen casquillos de plástico. Hay disponibles otras dimensiones así como anillos de remolque, por encargo.

Elija una variante

PZS26

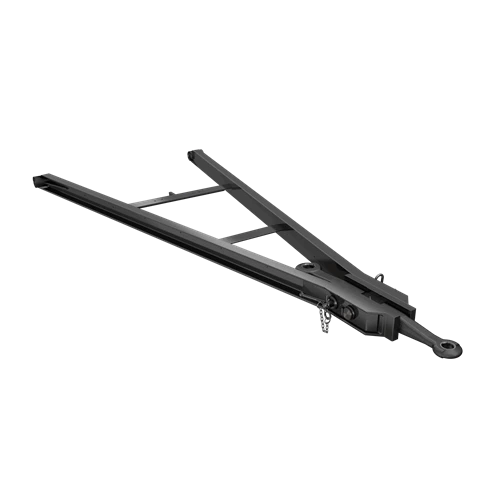

Barra de tracción PZS 26 Variante cambiada

Datos técnicos

Variante seleccionada: PZS26

Especificaciones

Peso bruto permitido (tonelada) 26 t
Perfil UNP 80
Nº de homologación E1*55R01*3100

En todas las versiones de serie, las aberturas de soporte tienen casquillos de plástico. Hay disponibles otras dimensiones así como anillos de remolque, por encargo.

Valores de rendimiento

Valor D (kN) 125
Valor Av (ton) 10

Los valores dependen de la combinación de argolla de remolque seleccionada.

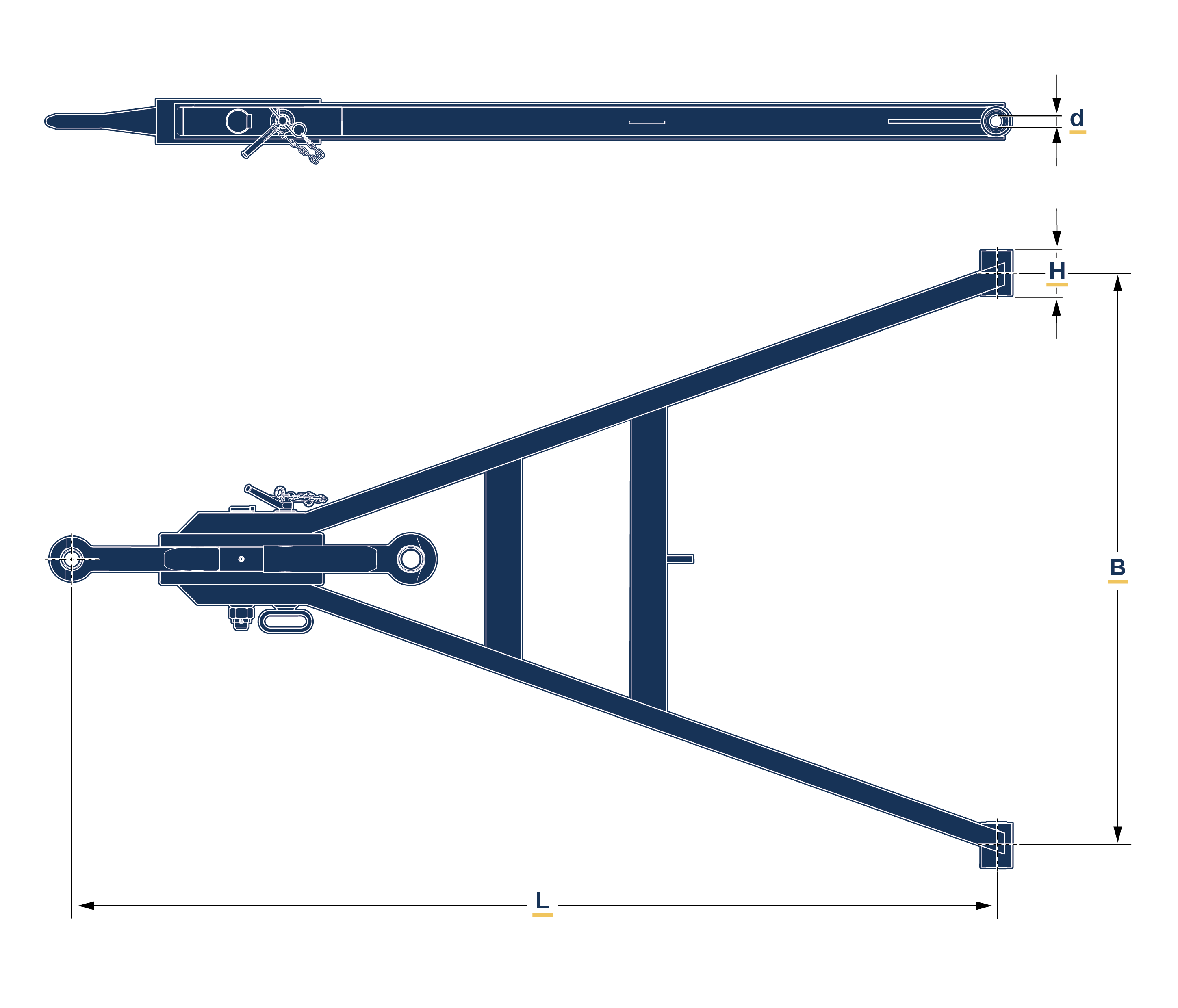

PZS - dimensions_Ny-01

                                                      EJE ÚNICO

Carga máxima sobre el eje (t)

DZ mín. (mm)

         10        600

                                                      DOS EJES

Carga máxima sobre el eje (t)

RA máx. (mm)

DZ mín. (mm)


}

Documentos / Manuales

Variante seleccionada: PZS26
Instrucciones de montaje Formato Tamaño
Ringfeder hight and support devices - Mounting instruction - DE_EN.pdf pdf 1,7 MB
Variante del producto Formato Tamaño
Catalouge-2019-en.pdf pdf 6.5 MB
Catalouge - 2019 -de.pdf pdf 6 MB
Manual del usuario Formato Tamaño
Ringfeder A-frame_Drawbar eyes - Guidelines - 10090738 - EN.pdf pdf 1004,5 KB
Ringfeder A-frame_Drawbar eyes - Guidelines - 10090819 - DE.pdf pdf 1 MB
Instrucciones de montaje Formato Tamaño
Ringfeder drawbar PZS26-mounting instruction.pdf pdf 76,1 KB
Certificado Formato Tamaño
Ringfeder drawbar PZS26-certificate - E1-55R01-08-3100-00-7s.pdf pdf 273 KB

¿Le falta algún documento?

Encontrará otros documentos sobre el producto en Ayuda.
